协 议 简 介
DL/T645-2007是中国电力行业的标准协议，全称为《多功能电能表通信协议》。它规定了电能表与外部设备（如数据采集器、集中器等）之间的通信规则，主要用于电能表的数据读取、参数设置、设备控制等操作。
该协议是电力系统中电能表通信的基础标准之一，广泛应用于智能电网、能源管理等领域。
简单来说， DL/T645-2007协议简单易用，开发门槛低，数据解析无需复杂计算，硬件广泛支持，维护成本低。
相反， DL/T698.45协议采用对象模型，扩展性强，可实现高效通信，不仅能采集数据，还支持远程控制，故障诊断，适用于智能电网等复杂场景。
但698却无法完全替代645，原因是645开发和使用成本更低，对于简单抄表场景，645性价比更高，所以，在短期内，DLT645仍是存量市场的主力协议。
DLT645协议覆盖了电能表的所有功能，包括电能量、事件、冻结、需量、负荷记录、身份认证、写入数据、广播校时等等，功能虽然很多，但是实际项目中经常用到的只有那几个功能，我们不用研究太深入，掌握基础功能满足项目要求就可以了。
DL/T645-2007协议的帧格式
| 字段 | 代码 | 长度（字节） | 说明 |
| 起始符 | 68H | 1 | 固定为0x68 |
| 地址域 | A0A1A2A3A4A5 | 6 | 电能表的地址（唯一标识） |
| 起始符 | 68H | 1 | 固定为0x68 |
| 控制码 | C | 1 | 指示操作类型（读、写等） |
| 数据长度 | L | 1 | 数据域的长度 |
| 数据域 | DATA | 可变 | 具体的数据内容 |
| 校验码 | CS | 1 | 从起始符到数据域的累加和校验 |
| 结束符 | 16H | 1 | 固定为0x16 |
DLT645协议帧格式解读
前导字节：
在 主站 发送帧信息之前， 建议先发送 4 个字节 FEH ，以唤醒接收方。
帧起始符 68H：
标识一帧信息的开始，其值为 68H=01101000B 。
地址域：
地址域由6 个字节构成，每字节 2 位 BCD 码，地址长度可达12 位十进制数。
每块表具有唯一的通信地址，且与物理层信道无关。当使用的地址码长度不足 6 字节时， 高位用 “ 0 ” 补足。
通信地址 999999999999H 为广播地址，只针对特殊命令有效，如广播校时 和 广播冻结等。广播命令不要求从站应答 。
地址域 支持缩位寻址，即从若干低位起，剩余高位补 AAH 作为通配符进行读表操作，从站应答帧的地址域返回实际通信地址。
地址域传输时低字节在前，高字节在后。
控制码 C：

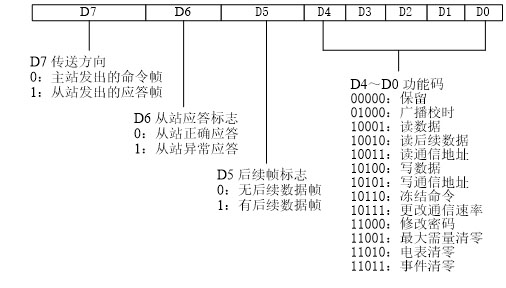

控制码的格式如下所示：
以下为解析示例中会用到的控制码：
▌示例：C=11H，为请求读电能表数据，转换为二进制：00010001，对应到以上格式就是D7为0（主站发出的命令帧），D6为0（从站正确应答），D5为0（无后续数据帧），D4～D0:10001为读数据。
▌示例： C=93H，为从站正常应答帧，转换为二进制：10010011，对应到以上格式就是D7为1（从站发出的应答帧），D6为0（从站正确应答），D5为0（无后续数据帧），D4 ～D0:10011为读通讯地址。
▌ 示例： C=91H，为从站正常应答帧，转换为二进制： 10010001 ，对应到以上格式就是D7为1（从站发出的应答帧），D6为0（从站正确应答），D5为0（无后续数据帧），D4 ～D0:10001为读数据。
▌ 示例： C=13H，为请求读电能表通信地址，仅支持点对点通信。转换为二进制： 00010011 ，对应到以上格式就是D7为0（主站发出的应答帧），D6为0（从站正确应答），D5为0（无后续数据帧），D4 ～D0:10011为读通讯地址。
数据域长度 L：
L为数据域的字节数。读数据时 L ≤ 200 ，写数据时 L ≤ 50 ， L =0 表示无数据域。
数据域 DATA：
数据域包括数据标识、密码、操作者代码、数据、帧序号等，其结构随控制码的功能而改变。
传输时发送方按字节进行加 33H 处理，接收方按字节进行减 33H 处理。所有数据项均先传送低位字节，后传送高位字节。数据传输的举例：电能量值为 123456.78kWh ，其传输次序如图：
校验码 CS：
从第一个帧起始符开始到校验码之前的所有各字节的模 256 的和，即各字节二进制算术和，不计超过 256 的溢出值。
结束符 16H：
标识一帧信息的结束，其值为 16H=00010110B。
DLT645获 取 电 表 地 址 示 例
发送查询指令帧：FEFEFE68AAAAAAAAAAAA681300DF16
解析：FEFEFE（前缀唤醒电表）
68（起始符） AAAAAAAAAAAA（电表地址编号通配符）
68（起始符）
13（控制码）
00（数据域长度）
DF（校验码）
16（结束符）
返回帧：FEFE680000000000556893063333333333884516
解析：FEFE（唤醒前缀）
68（起始符） 603000042420（电表通信地址）
68（起始符）
93（控制码）
06（数据域长度） C7333333333388（数据域，减去33后反转数据就是电表通讯地址）
45（校验码）
16（结束符）
DLT645报 文 解 析 示 例
发送查询指令：68000000000055681104333334334516
解析：68（起始符）
000000000055（电表通信地址）
68（起始符）
11（控制码：请求读取电能表数据）
04（数据域长度）
33333433（减33H，然后反转，就是00010000）
45（校验码）
16（结束符）
返回指令:680000000000556891083333343369AA85385B16
解析：68（起始符）
000000000055（电表通信地址）
68（起始符）
91（控制码，没有后续）
08（数据域长度，数据域有8个字节）
3333343369AA8538（减33后反转数据：05527736000100；由于此电能表电能小数位为2位，则实际为：55277.36kWh）
5B（校验码）
16（结束符）

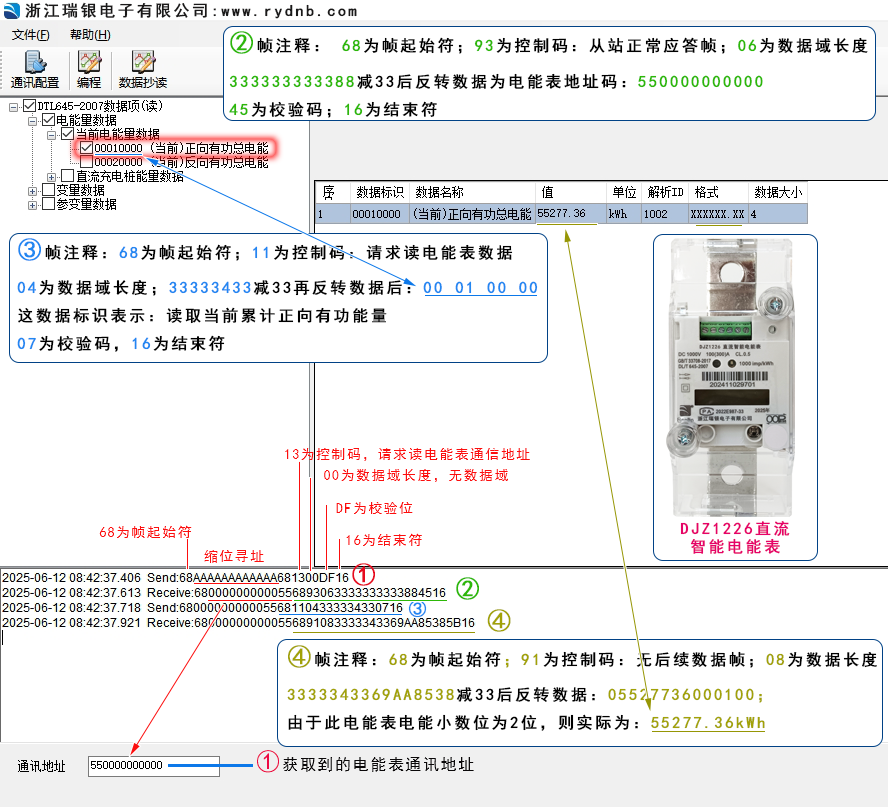

以来示例源自瑞银电子的上位机软件，与电能表通讯进行实例演示，以下截图是上位机软件读取电能表正向有功总能量的实例。
上位机软件上的数据一共四条：
▌第一条发送命令，控制码是C=13H（主站/上位机请求读通讯地址）。是采用AAAAAAAAAAAA缩位寻址，请求电能表的通讯地址。
▌第二条为接收到电能表的数据，控制码是 C=93H（电表返回通讯地址）。返回电能表真实通讯地址：550000000000
▌第三条为上位机发送读取电能表正向有功总电能的命令，控制码是 C=11H（主站/上位机请求读电表数据）。
▌第四条为电能表回传的 电能表正向有功总电能的数据，控制码是 C=91H，（电表返回主站/上位机需要读取的数据）。
徐昌国销售工程师
以上，基本介绍清楚了 DL/T645协议的数据格式，而实际上，就不需要我们像机器那样去解读每条命令/报文，只需了解协议的规则即可！
DJZ1226直流智能电能表通讯协议
当然，作为研发人员，懂这方面是真有必要，以上给出瑞银电子DJZ1226直流智能电能表的通讯协议二维码下载链接（如无法下载，请联系客服），购买过瑞银电子DJZ1225直流电能表的用户，可以结合更加全面的 DL/T645-2007协议，去深入了解。
