今天用罗德施瓦茨的这台示波器来演示一下示波器如何在时域和频域中同时使用区域触发
什么是区域触发，触发区域在其它品牌示波器里边也叫视频触发。在波形显示区域画一个框，然后定义这个框，让它进入或者不进入；再可以定义两个框之间的逻辑关系，“与”或者“或”，通过这种定义条件，可以触发满足条件的波形
在其它示波器中，你可能会遇到只在时域中使用视频触发/区域触发，今天就来演示一下如何在时域和频域中同时使用视频触发/区域触发
操作流程
首先，用这台示波器的内置信号源给1通道一个信号，将信号设置为扫频模式，起始频率从1Mhz到10MHz，点击启用

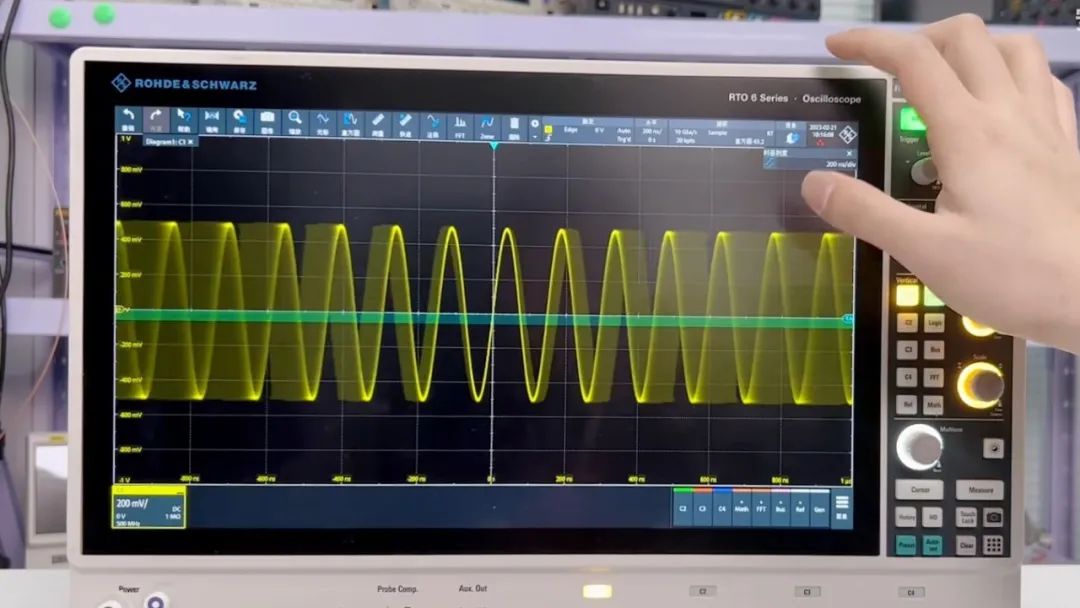

稍微调节一下波形，这个就是目前信号发生器给出的扫频信号

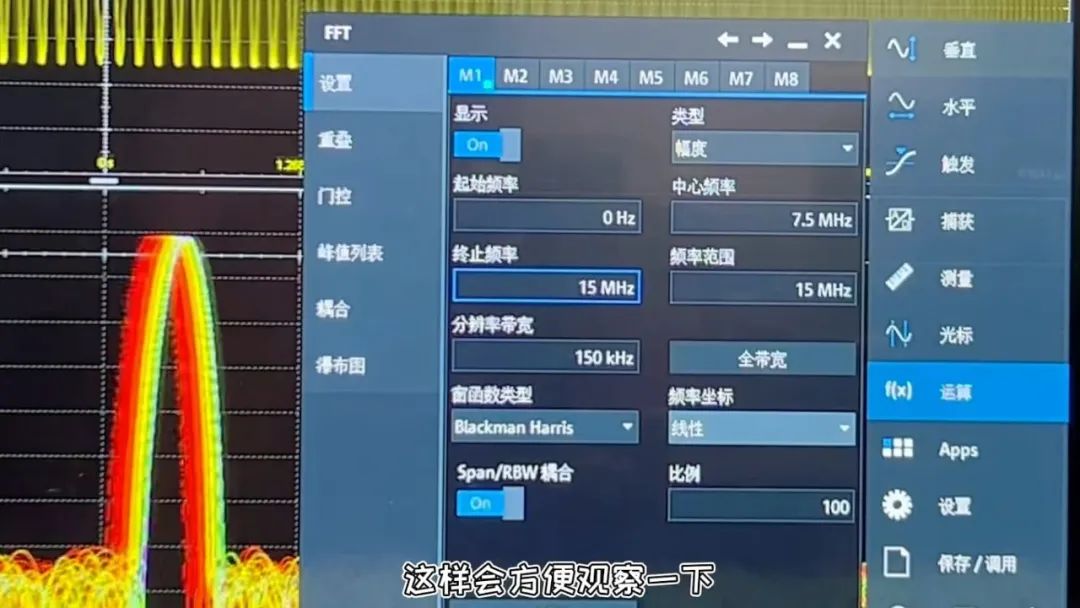

接着打开FFT模式。在FFT设置当中，设置它的起始频率和终止频率，终止频率设置为15MHz，因为刚才的信号是到10MHz，这样方便观察

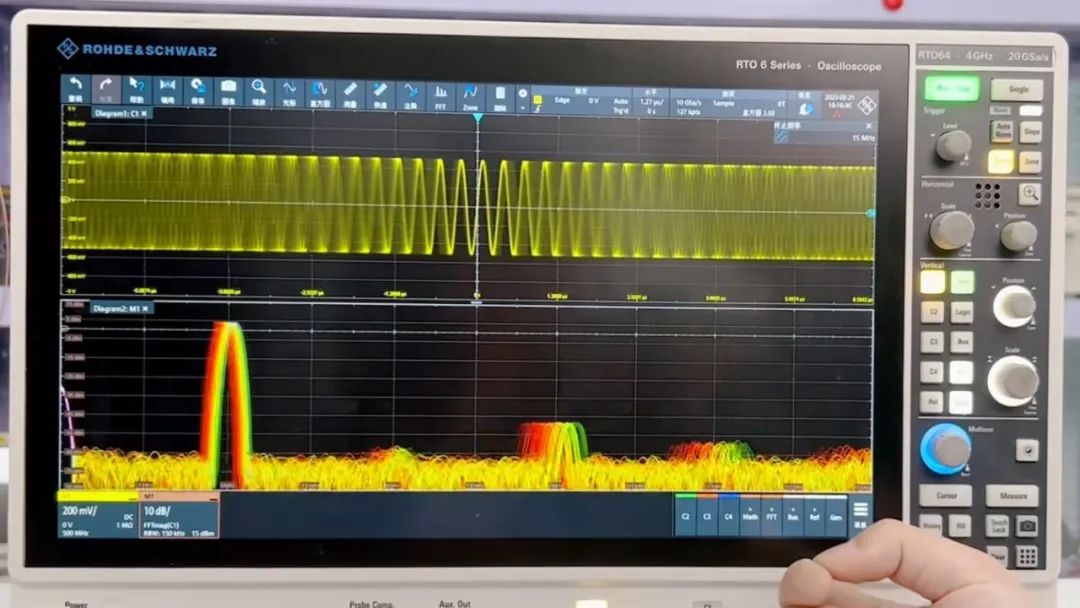

现在看到在频域中有一个扫频信号，从左到右扫过来
接下来，演示如何使用区域触发

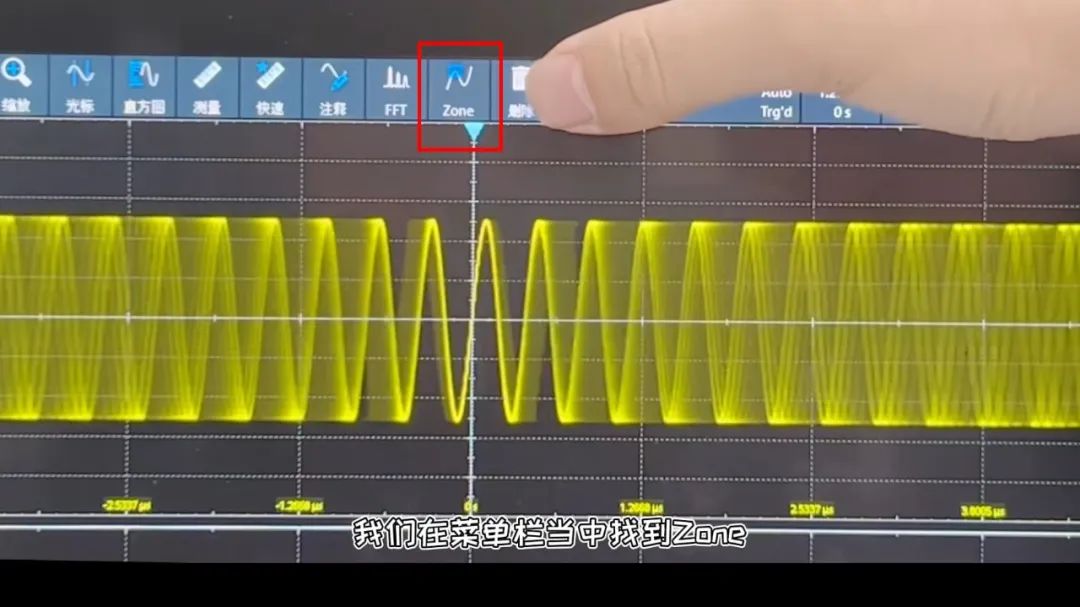

在菜单栏中找到Zone，这是区域触发
可以直接在画面中框选。

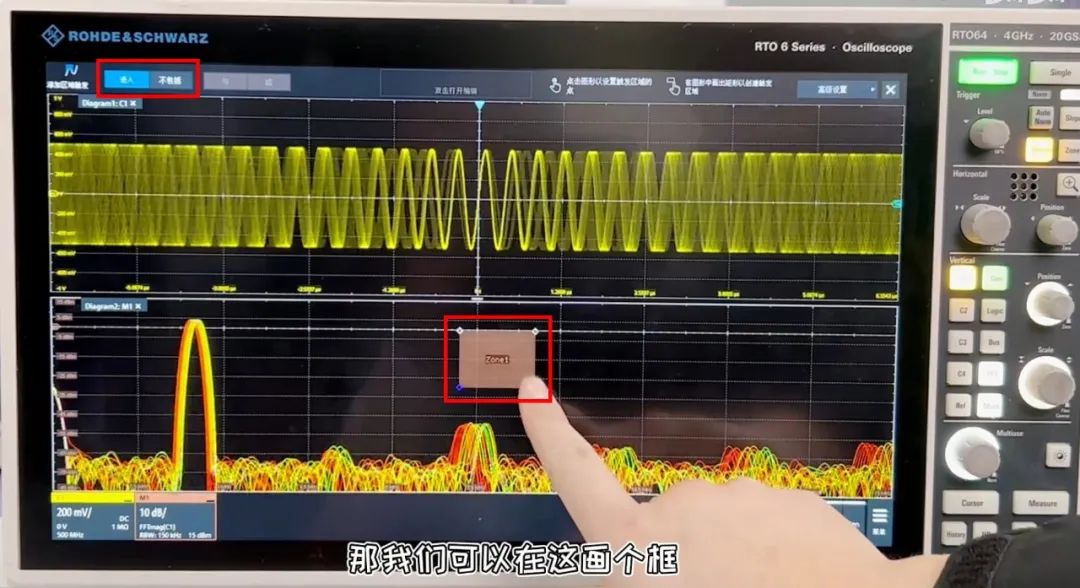

比如在频域当中，我们想让它在中间频率是7.5MHz的时候触发，就在频域中画个框，现在这个框的条件是进入，那么示波器只会触发进入该区域的波形

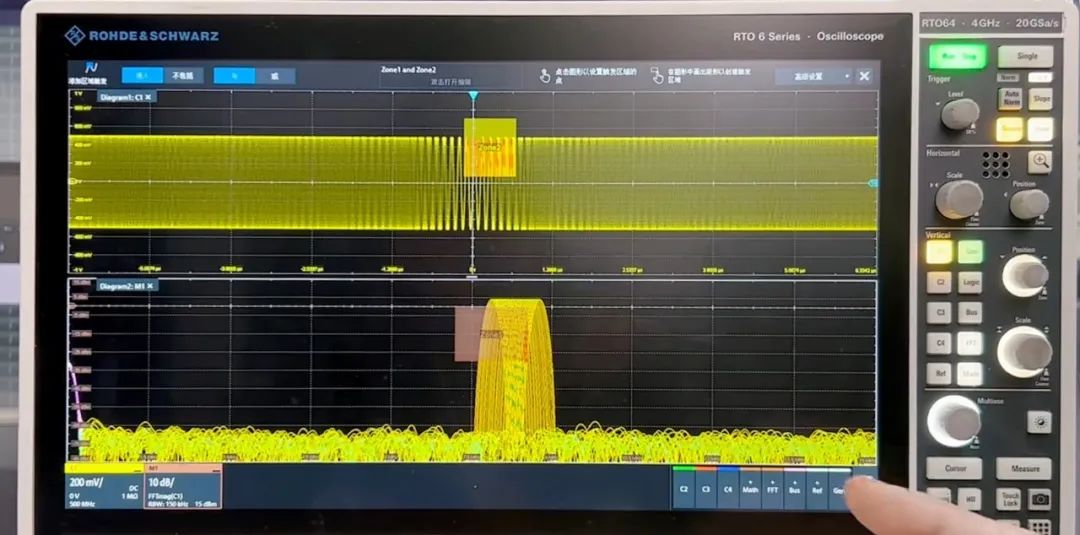

同样，在时域中，我们也可以画个框，去定义两个框之间的逻辑关系，现在是“与”的关系，所以必须同时满足这两个框的条件才会被触发。

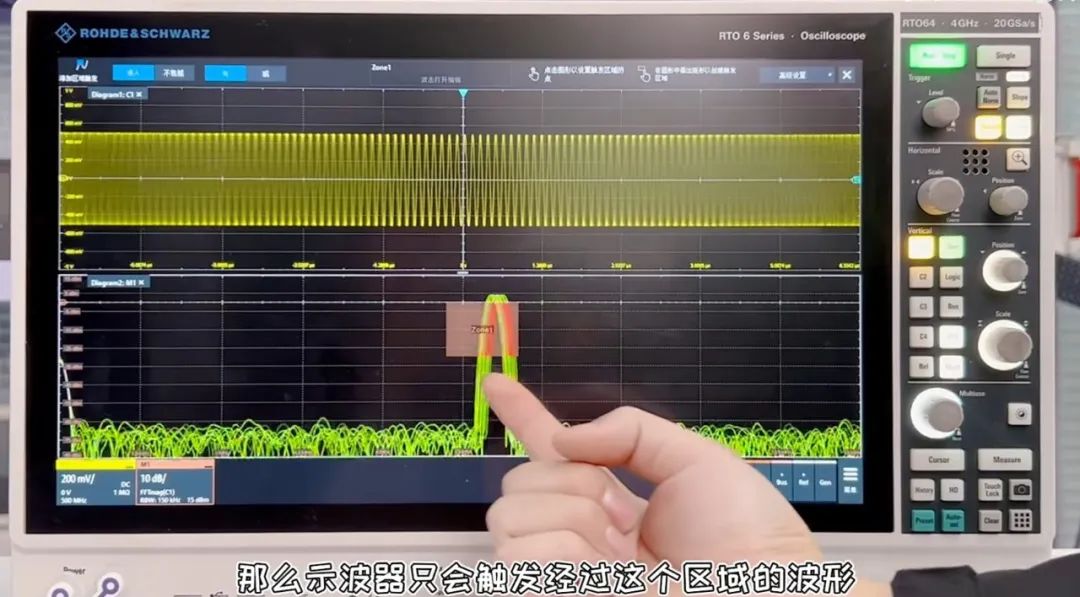

可以看到，在示波器上它只会显示经过这个区域的波形。
以上就是同时在时域和频域当中使用区域触发的技巧，你学会了吗？
